Analys

Analys i Momentum Energi gör det möjligt för användare att analysera energiförbrukning på dygns- och timnivå för fastigheter, byggnader, anläggningar och mätare. Funktionen ger en detaljerad bild av energianvändning över dygnet och möjliggör djupgående analyser t.ex. för att identifiera effekttoppar, nattförbrukning eller avvikelser i energianvändning.

Genom att kombinera timdata eller dygnsdata med väderinformation, gränsvärdesfiltrering och nyckeltal kan användare snabbt få insikter om effektiviteten i energianvändningen och identifiera förbättringsområden.

Analysen nås från fastighetsnivå och nedåt i trädet och visualiserar data i interaktiva grafer och tabeller. Användaren kan filtrera på tid, veckodag, klockslag och media samt exportera rådata för vidare bearbetning.

Åtkomst och navigering

För att komma till funktionen väljer du menyvalet Objektsanalys och sedan fliken Analys. Står du på en högre nivå i fastighetsstrukturen ovanför fastighet kommer du inte se fliken Analys.

Inställningar och filter

I analysen finns ett antal inställningar och filter som gör det möjligt att skräddarsy analysen efter specifika behov. Du kan justera datumintervall, välja specifika klockslag, filtrera på vardagar eller helger samt styra vilka mätare och media som ska ingå i analysen.

Dessa val påverkar både grafen och nyckeltalsvyerna, vilket gör det enkelt att fokusera på relevanta delar av energianvändningen. Förändringar i urvalet kräver att du aktivt klickar på "Uppdatera" för att läsa in ny data.

Grundinställningar

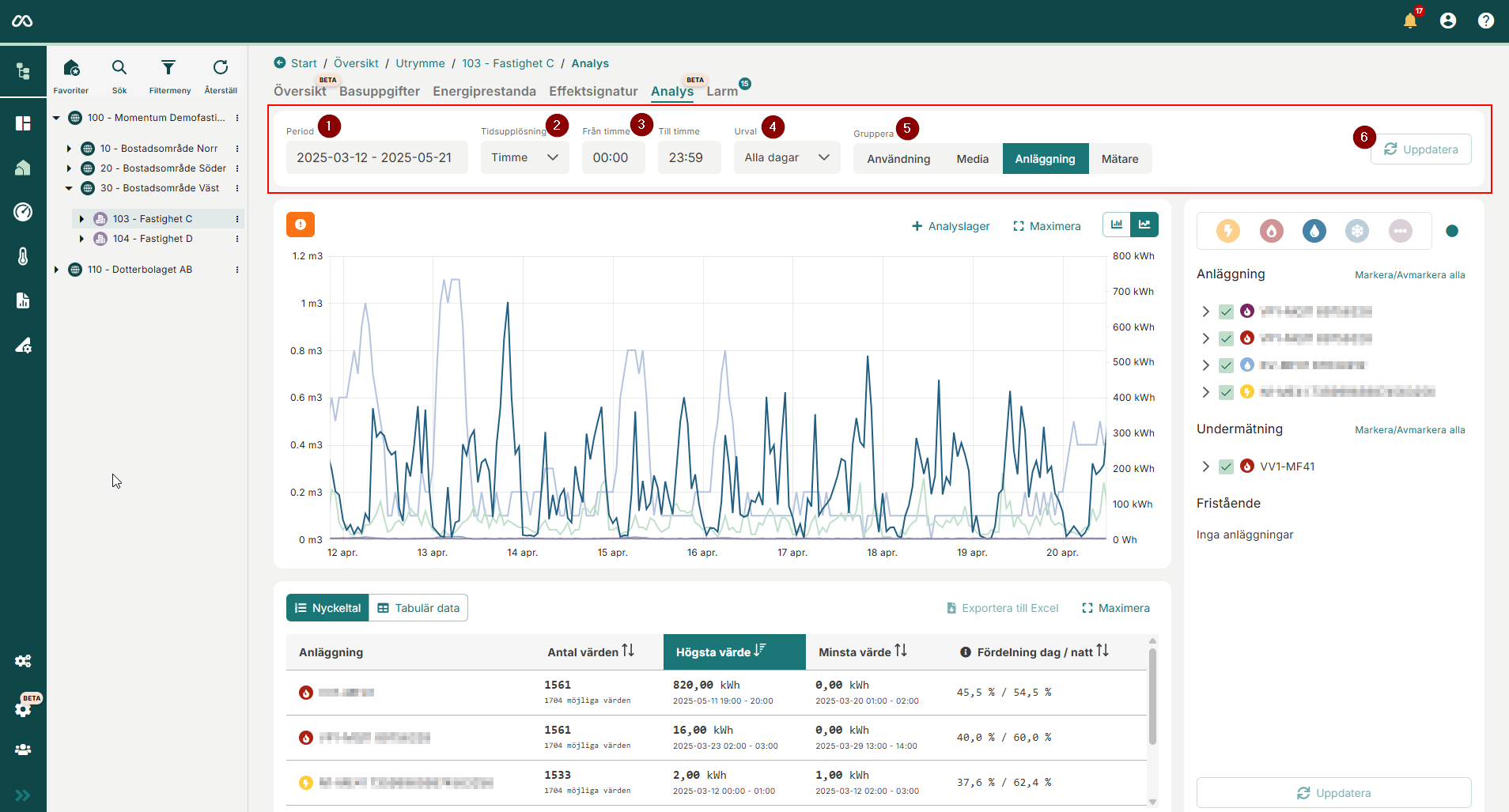

Överst i vyn för analys kan du ange vilka grundinställningar du vill ha. När du laddar vyn för första gången är det standardvärden som är valda. Här kan du sedan välja att justera inställningarna efter dina behov. För att de nya inställningarna ska slå igenom behöver du klicka på knappen uppdatera.

1. Periodstart och periodslut - Här ställer du in det datumintervall du vill analysera. Systemet visar som standard de senaste 70 dagarna, men du kan själv välja ett intervall upp till sex månader.

2. Tidsupplösning - Välj vilken tidsupplösning du vill ha på data. Du kan välja mellan timme eller dygn. Timme är förvalt och det vanligaste valet för högupplöst dataanalys. Valet påverkar hur detaljerat data visas i både graf och tabell. Får du inget resultat beror det oftast på att det inte finns några timvärden på de objekt du valt.

3. Från och till tid (klockslag) - Med dessa inställningar kan du avgränsa vilka timmar på dygnet du vill analysera. Det är särskilt användbart för att identifiera mönster på natten eller under vissa tider på dagen t.ex. vid misstänkt vattenläcka eller morgonspikar i elanvändning.

4. Urval Veckodagar - Här väljer du om du vill inkludera alla dagar, endast vardagar eller endast helger i analysen. Det gör det lättare att skilja på t.ex. kontorsdrift och helganvändning.

5. Gruppering Användning, Media, Anläggning eller Mätare - Du kan här välja hur du vill att din data ska grupperas. Observera att om det är olika mätslag (t.ex. kWh och m3) i ditt urval av data kommer det visas två y-axlar i grafen, en för respektive mätslag.

   • Användning grupperar utifrån vad energin används till (t.ex. värme eller varmvatten).
   • Media grupperar per energislag (el, vatten, fjärrvärme etc.).
   • Anläggning grupperar per anläggning i fastighetstrukturen. Data summeras upp till anläggning och det visas en linje/stapel per anläggning.
   • Mätare visar data per enskild mätare. Grafen visar en linje/stapel per mätare.

Filtrering och urval

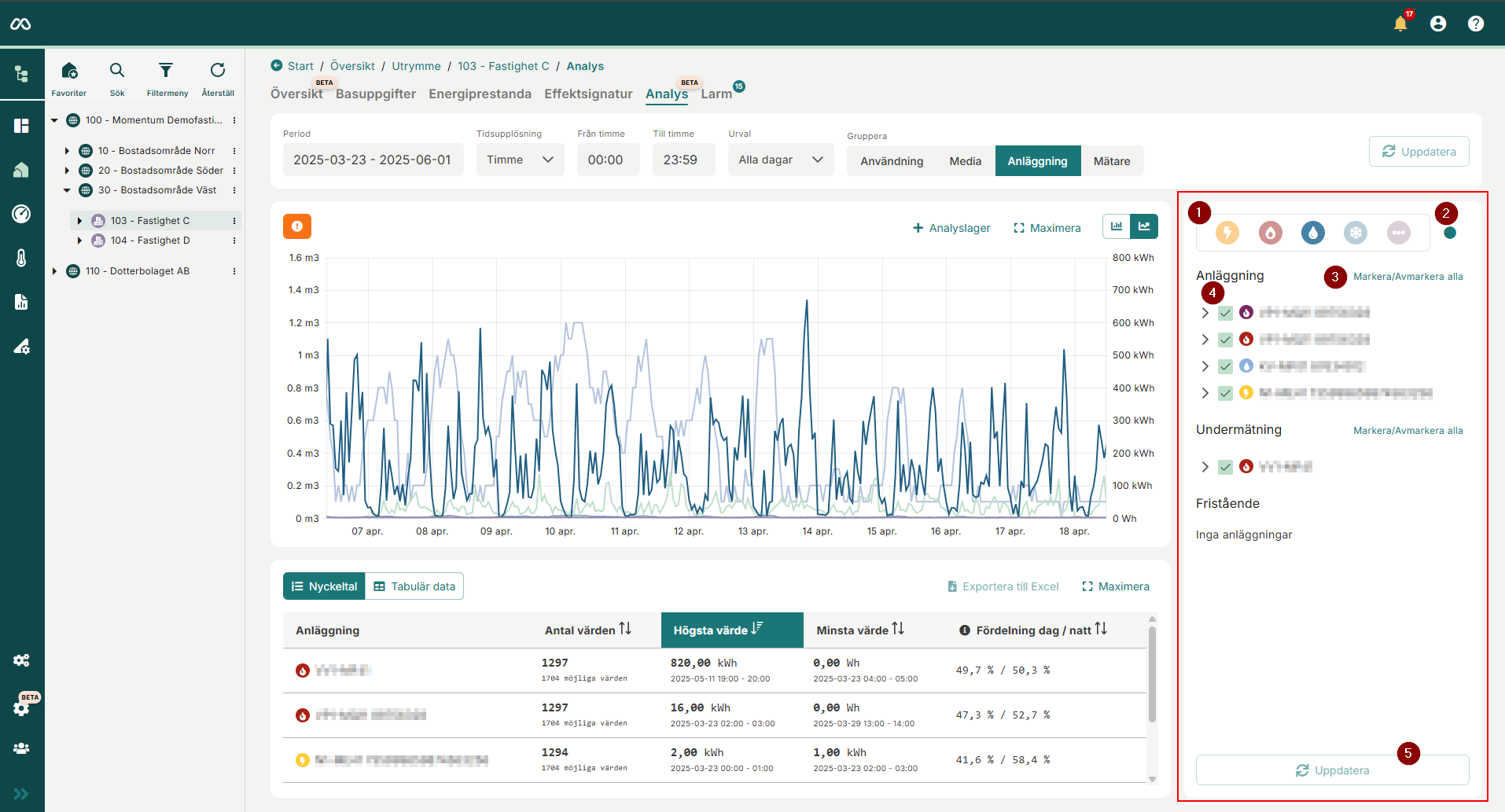

För att få en relevant och fokuserad analys kan du använda filtreringen till höger om grafen. Här ställer du in vilka medier, anläggningar och mätare som ska inkluderas, samt om objekt utan data ska döljas. Inga förändringar slår igenom förrän du klickar på Uppdatera, vilket ger dig full kontroll över vad som analyseras. Nedan följer en genomgång av varje del i panelen.

1. Mediafilter - Välj vilka medier (El, Värme, Vatten, Kyla och Övrigt) som ska inkluderas i analysen. Aktivera/avaktivera medietyper för att inkludera eller exkludera motsvarande anläggningar. Endast de valda medierna visas i graf och tabell. Urvalet styr vilka anläggningar och mätare som laddas in. Som standard är alla medier markerade där data finns på valt objekt.

2. Dölja/Visa mätare - Genom att klicka på "ögonikonen" kan du dölja alla mätare och anläggningar som saknar data i valt urval. Klicka igen för att åter visa samtliga objekt under vald nod. Funktionen underlättar fokuserad analys.

3. Markera/Avmarkera alla - Här kan du snabbt markera eller avmarkera samtliga anläggningar och mätare. Det är användbart om du till exempel vill analysera endast en specifik anläggning utan att manuellt bocka ur varje anläggning.

4. Anläggningar/Mätare - Alla anläggningar och tillhörande mätare under det valda objektet visas här. Du kan expandera en anläggning genom att klicka på pilikonen för att se dess mätare. Listan är grupperad i tre sektioner: Anläggning, Undermätning och Fristående.

5. Uppdatera - Ny data hämtas först när du klickar på Uppdatera. Detta ger möjlighet att justera flera filter innan datan laddas om, vilket förbättrar prestanda och användarupplevelse.

Visning av data

Utöver grundläggande visning av timvärden finns flera alternativ för att anpassa hur datan visas och analyseras. Du kan välja mellan stapel- eller linjediagram, justera vilka mätslag som visas och förstora grafen vid behov. Med hjälp av analyslager som temperatur, dag/natt-separering och gränsvärdeslinjer får du ännu djupare insikter direkt i gränssnittet – utan att behöva växla vy.

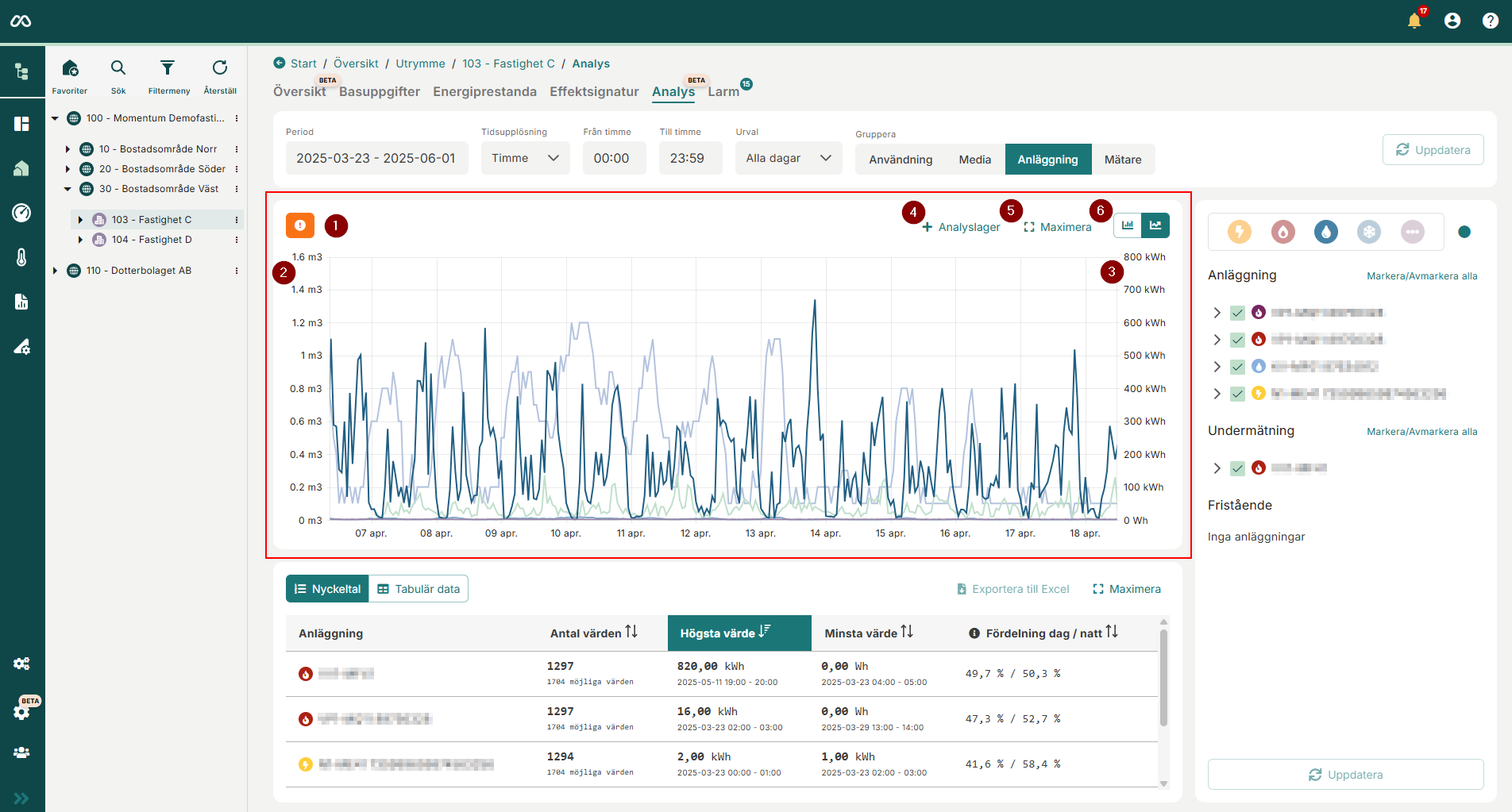

Nedan följer en beskrivning av de olika komponenterna och verktygen i grafområdet.

1. Visning av data i graf - Grafen visar data utifrån valda inställningar och filtreringar. Viktigt att tänka på är att timvärden summeras för alla valda anläggningar. Analysen tar inte hänsyn till relationer eller över- och underfördelningar.

2. Mätslag - På y-axeln visas mätslaget vilket gör att du kan få en snabb överblick över värdet i förhållande till grafen.

3. Flera mätslag i samma graf - Finns det flera mätslag i samma urval kommer ett mätslag visas på en y-axel till vänster och ett till höger för att ge en överblick över båda mätslagen.

4. Analyslager - Analyslagren i ger dig möjlighet att applicera olika filter och jämförelseparametrar ovanpå din valda data. Detta gör det lättare att identifiera mönster, avvikelser och samband som annars kan vara svåra att upptäcka. Följande analyslager kan aktiveras individuellt eller i kombination:

   Temperatur (SMHI) Genom att aktivera detta lager visas aktuell utomhustemperatur, hämtad från SMHI, som en linje i grafen. Detta ger ett visuellt stöd för att koppla samman temperaturväxlingar med variationer i energiförbrukning – exempelvis ökade värmebehov vid köldknäppar eller kyla vid värmeböljor.

   Dag/Natt-separering Denna funktion delar upp timvärden i två kategorier: dag (kl. 06–18) och natt (kl. 18–06). Det är användbart när du vill analysera skillnader i driftmönster under arbets- och vilotider. Resultatet redovisas både i grafen och i nyckeltalstabellen som andel dag- respektive nattförbrukning. Om du valt att lägga till analyslagret "Markera dag/natt" och klickar på det får du möjlighet att ställa in vilken tid du vill visa som dag/natt.

   Markera dagar Med detta lager kan du begränsa analysen till enstaka dagar eller alla dagar. Det hjälper till att särskilja typiska verksamhetsmönster från helgbeteenden, särskilt relevant i kommersiella lokaler, kontor eller skolor. Efter du har valt analyslagret kan du klicka på "Markera dagar" för att välja vilka dagar du vill ha markerade.

   Gränsvärdesanalys När alternativet "Gränsvärde" valts i analysmenyn kommer en standardlinje visas i grafen. Klicka på "Gränsvärde" för att göra egna justerinar. Genom att ange ett gränsvärde (t.ex. 100 kW eller 50 m³) visas en horisontell referenslinje i grafen. Systemet beräknar automatiskt hur många timmar som ligger över eller under gränsvärdet, samt summerar den totala mängden energi på respektive sida. Informationen visas både visuellt i grafen och numeriskt i nyckeltalstabellen.

   Tillsammans gör dessa analyslager det möjligt att snabbt växla från en översikt till en djupare förståelse av energianvändningen – utan att lämna analysvyn.

5. Maximera - Här kan du välja att förstora grafen över hela sidan.

6. Stapel/linjediagram - Här kan du skifta hur du föredrar att se din data, i ett linje- eller stapeldiagram.

Nyckeltal - sammanfattad analys på ett ögonblick

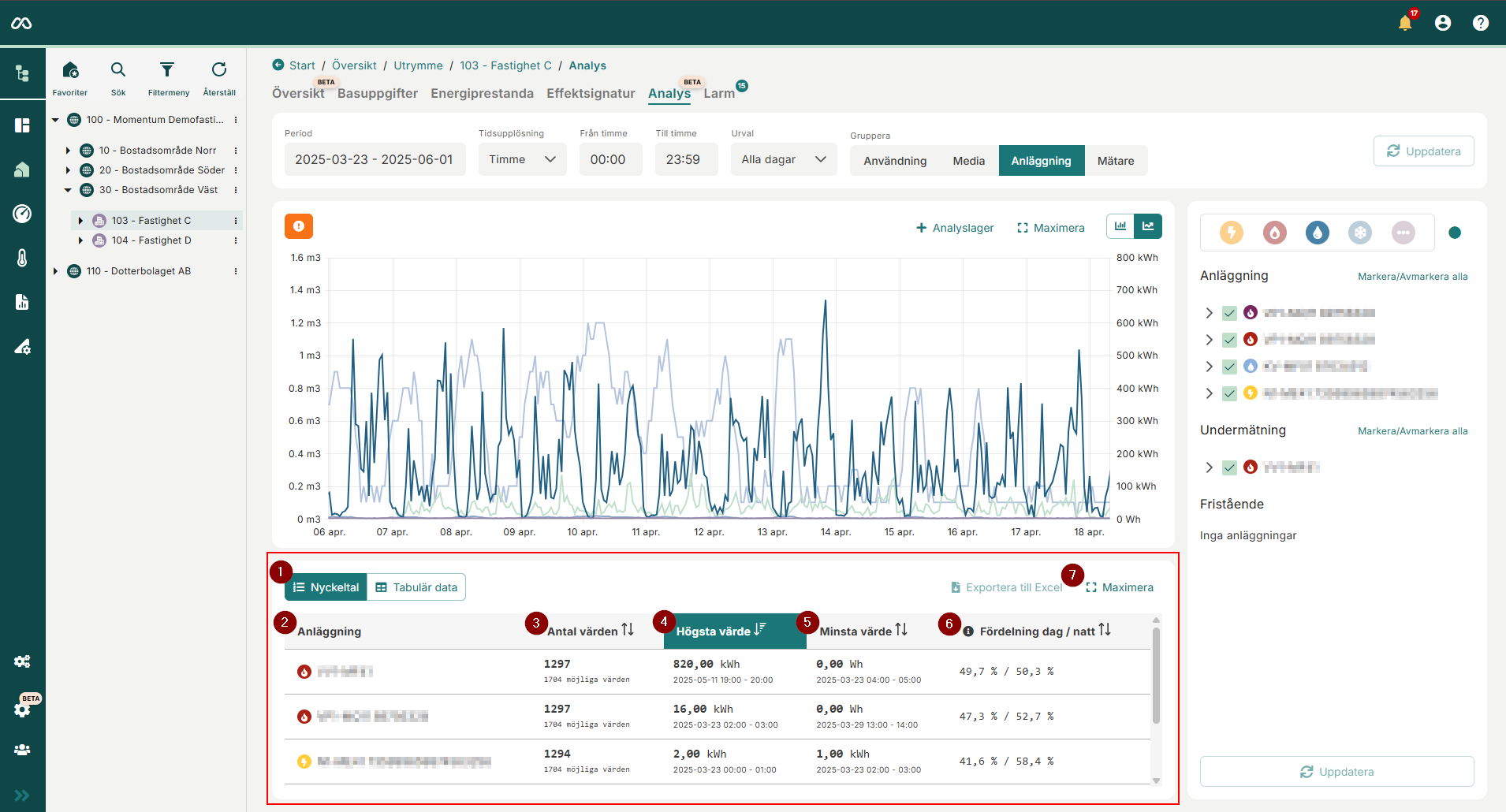

Nyckeltalstabellen ger dig en snabb och tydlig överblick av de viktigaste värdena i din analys. Här presenteras bland annat högsta och lägsta timvärde, total förbrukning inom urvalet, samt fördelning mellan dag- och nattförbrukning. Om du använder gränsvärde visas även hur stor andel av förbrukningen som ligger över eller under det angivna värdet. Tabellen uppdateras automatiskt utifrån dina filter och urval, och hjälper dig identifiera mönster utan att behöva tolka varje datapunkt i grafen.

1. Val av vy - Markera nyckeltal för att se nyckeltaltstabellen. Som standard visas alltid nyckeltalstabellen.

2. Anläggning - Här listas vilka anläggningar som finns med i ditt urval och du kan läsa av nyckeltal för respektive anläggning.

3. Antal värden - Visar hur många timvärden som ingår i analysen utifrån dina valda filter, till exempel datumintervall, klockslag, medier och anläggningar. Detta ger en indikation på omfattningen av det underlag som ligger till grund för analysen.

4. Högsta värdet - Visar det högsta uppmätta timvärdet i urvalet. Du får även information om exakt datum och klockslag då detta värde uppmättes. Används ofta för att identifiera effekttoppar som kan ha stor påverkan på abonnemang eller driftkostnader.

5. Minsta värdet - Visar det lägsta uppmätta timvärdet i urvalet, inklusive datum och tidpunkt. Kan vara användbart för att identifiera driftuppehåll, tomgångsförbrukning eller felaktiga mätvärden.

6. Fördelning dag/natt - Visar hur den totala förbrukningen är fördelad mellan dag och natt. Dag definieras som kl. 06–18. Fördelningen presenteras både som andel (%) och som faktisk förbrukning (t.ex. kWh eller m³). Detta hjälper dig att förstå när energianvändningen är som störst och om det finns möjlighet att fördela om belastningen över dygnet.

Det är möjligt att filtrera alla kolumner i nyckeltalstabellen för att snabbt hitta specifika värden, anläggningar eller mätare.

Tabulär data - detaljerad översikt av timvärden

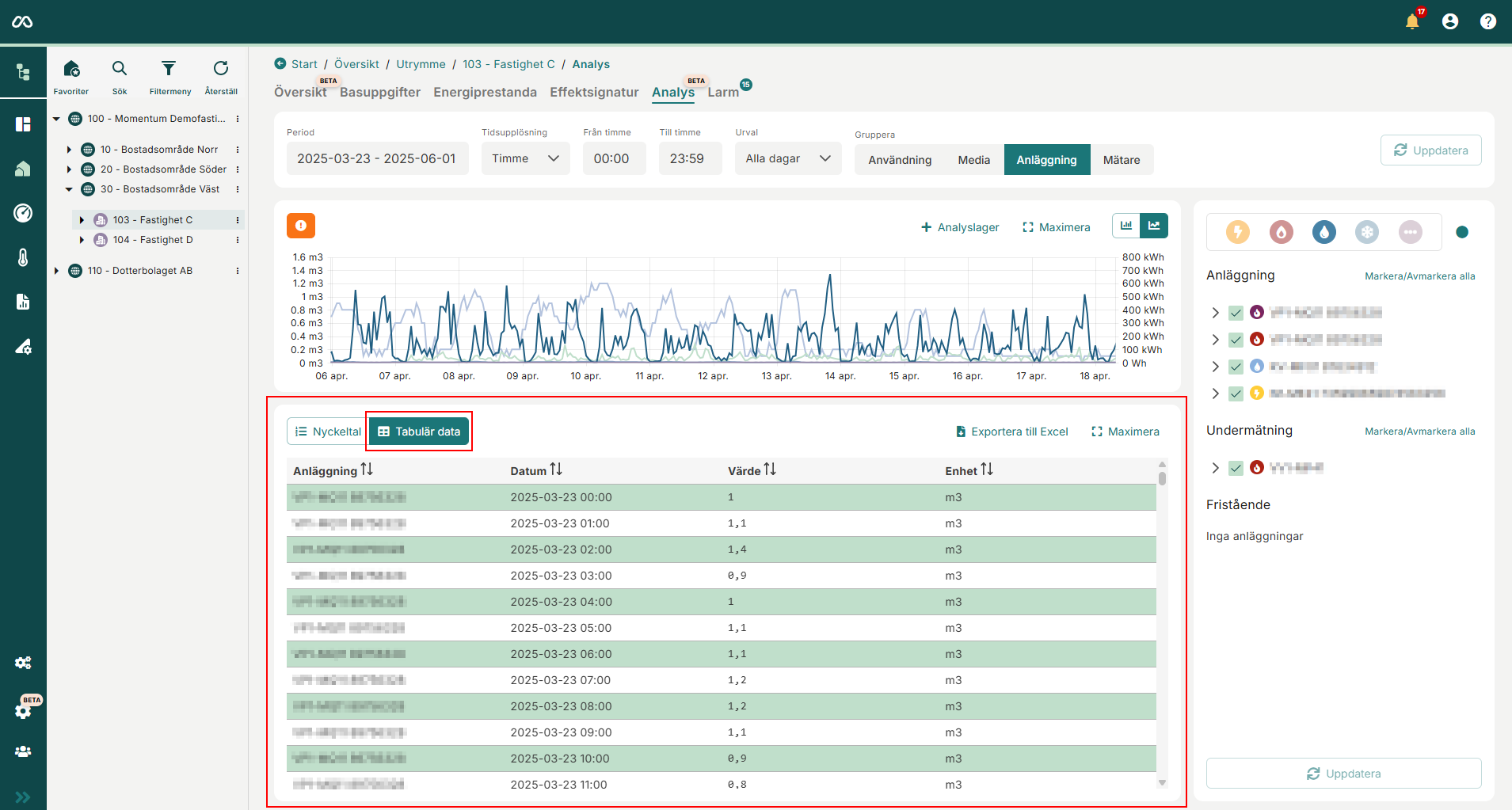

Under grafen visas all data även i tabellform, vilket ger dig en detaljerad och strukturerad vy över varje timvärde. Tabellen visar mätarnummer, anläggning, media, datum, klockslag, enhet och uppmätt värde. Du kan sortera kolumnerna och exportera hela datamängden till Excel för vidare analys. Det är ett kraftfullt verktyg för att jämföra mätare, verifiera värden eller dokumentera resultat.

Tips och felsökning

Tolka tomma grafer eller nollvärden
Om ingen data visas, kontrollera att:
- Valda mätare har tim eller dygnsvärden och du har valt korrekt under inställningar, timme/dygn.
- Datumintervallet är inom tillgänglig dataperiod.
- Rätt klockslag och veckodagar är inkluderade.

Undvik felaktig summering - Om både huvud- och undermätare är markerade kan fördelningen räknas dubbelt.

Export av tabulär data - Använd filtrering för att unvika irrelevanta värden. Om du arbetar med stora datamängder, exportera per media eller per använding för ökad överskådlighet.

Kombinera med andra funktioner i systemet
Efter att du har identifierat en avvikelse i en förbrukning:
- Gå till Effektsignatur för att analysera om avvikelsen hänger ihop med väder/temperatur.
- Gå till Larmvyn om funktionen är aktiverad, kanske finns det ett larm kopplat till anläggningen?
